Guida affidabile al motore CA per ventola di scarico: tipi, specifiche e selezione

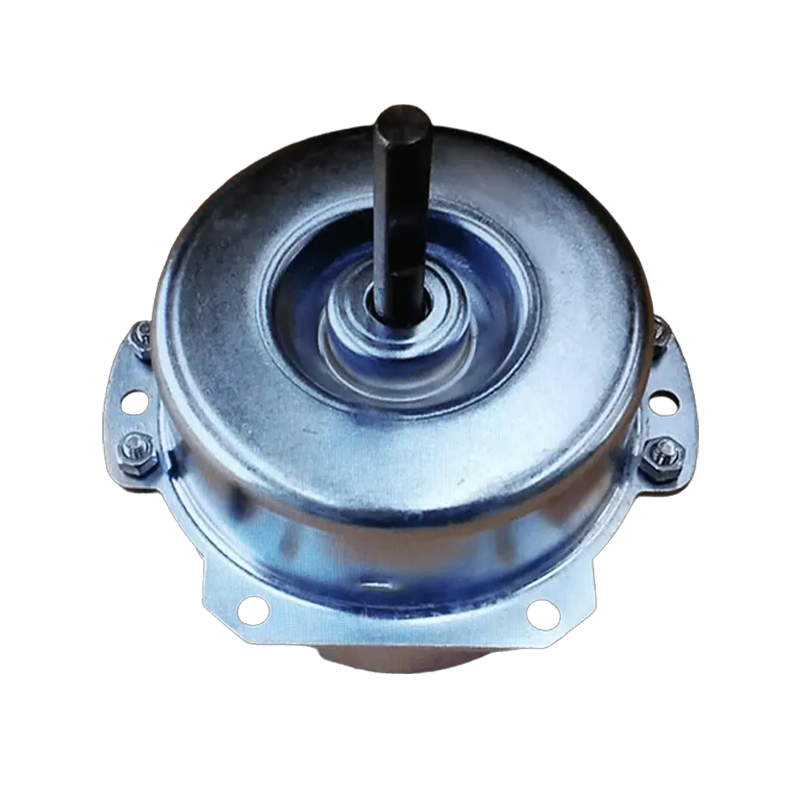

Principali tipi di motori CA per ventole di scarico

Quando si seleziona o si progetta un sistema di ventilazione, comprendere i diversi tipi di Motore CA ventola di scarico è cruciale. In base ai metodi di avviamento e alla progettazione degli avvolgimenti, i motori CA presentano caratteristiche di efficienza, coppia e costi significativamente diverse.

Di seguito sono riportati i tipi più comuni di Motore CA ventola di scarico utilizzato nella ventilazione:

Motori a palo schermato

Questa è la forma strutturale più semplice di an Motore CA ventola di scarico . Crea un campo magnetico rotante posizionando un anello di rame (bobina di ombreggiatura) attorno a una porzione di ciascun polo dello statore.

Caratteristiche: Costo estremamente basso, non sono necessari condensatori o interruttori centrifughi e struttura estremamente robusta.
Applicazioni: Si trovano comunemente negli aspiratori di piccoli bagni, nei ventilatori domestici e nelle micro ventole di raffreddamento.

Motori PSC (condensatore diviso permanente)

Il motore PSC è l'attuale standard industriale per la fascia medio-alta Motore CA ventola di scarico applicazioni. Utilizza un condensatore di funzionamento collegato in modo permanente per migliorare l'efficienza e la fluidità operativa.

Caratteristiche: Maggiore efficienza rispetto ai motori a poli schermati, minore rumore operativo e supporto di un certo grado di controllo della velocità.
Applicazioni: Ampiamente utilizzato nelle cappe da cucina, nella ventilazione degli uffici commerciali e nelle unità terminali HVAC.

Motori CSIR (avviamento con condensatore/funzionamento a induzione)

Questo tipo di Motore CA ventola di scarico collega un condensatore ad alta capacità durante l'avvio per ottenere un'elevata coppia di avviamento, quindi scollega il condensatore tramite un interruttore una volta in funzione.

Caratteristiche: Coppia di avviamento elevata, in grado di azionare pale di ventilatori pesanti o di superare un'elevata resistenza del condotto.
Applicazioni: Utilizzato principalmente in ventilatori di scarico industriali ad alto volume o apparecchiature di ventilazione industriale su larga scala.

Confronto dei parametri prestazionali di diversi tipi di motori CA per ventole di scarico

Indicatore	Motore a palo protetto	Motore PSC	Motore CSIR
Efficienza	15% - 30% (Inferiore)	50% - 70% (medio-alto)	40% - 60% (medio)
Coppia di avviamento	Basso (adatto a carichi leggeri)	Medio	Alto (adatto a carichi pesanti)
Fattore di potenza	Più in basso	Vicino a 1.0 (Eccellente)	Più in basso
Livello di rumore	Moderato	Estremamente basso (rotazione fluida)	Moderato (Switching sound)
Complessità produttiva	Minimo	Medio (Requires external capacitor)	Alto (include dispositivo di avviamento)
Gamma di potenza comune	1 W - 50 W	20 W - 500 W	100W - 1500W
Abilità di controllo della velocità	Scarso (solitamente velocità fissa)	Buono (tramite tensione/avvolgimento multiplo)	Povero

Raccomandazioni per la selezione

Se il tuo progetto ha priorità estrema redditività e ha requisiti di flusso d'aria bassi, un Motore CA con ventola di scarico a palo ombreggiato è la scelta preferita.
Se ti concentri su costi dell'elettricità a lungo termine e prestazioni silenziose , il Motore CA ventola di scarico PSC è la soluzione ad alte prestazioni preferita dai produttori globali.
Per grandi impianti di scarico industriali che ne hanno necessità superare la pressione del condotto a lunga distanza , a Motore CA ventola di scarico CSIR si consiglia una coppia di spunto elevata.

Struttura interna e principio di funzionamento del motore CA della ventola di scarico

Comprendere la costruzione interna di un Motore CA ventola di scarico aiuta a capire come mantiene un'elevata efficienza in condizioni di lavoro intense. I motori CA funzionano principalmente in base alla legge di induzione elettromagnetica di Faraday.

Analisi dei componenti principali

Statore: La parte stazionaria del motore, costituita da lamiere laminate di acciaio al silicio e avvolgimenti isolati in filo di rame. Genera un campo magnetico rotante quando viene applicata l'alimentazione CA.
Rotore: La parte rotante. Per un Motore CA ventola di scarico , viene tipicamente utilizzato un rotore a "gabbia di scoiattolo". Genera una corrente indotta per creare una coppia rotazionale.
Cuscinetti: Componenti chiave che supportano il rotore. La loro qualità influisce direttamente sulla perdita di attrito e sulla durata del Motore CA ventola di scarico .
Protezioni terminali e alloggiamento: Utilizzato per proteggere i componenti interni e favorire la dissipazione del calore.

Breve descrizione dei principi di funzionamento

Quando l'alimentazione CA entra negli avvolgimenti dello statore del Motore CA ventola di scarico , si forma un campo magnetico rotante. Secondo l'induzione elettromagnetica, questo campo induce una corrente nelle barre del rotore. La corrente del rotore interagisce con il campo magnetico per produrre forza elettromagnetica (forza di Lorentz), spingendo il rotore a seguire la rotazione del campo dello statore, azionando così le pale del ventilatore.

Componente chiave: confronto tra cuscinetto a manicotto e cuscinetto a sfere

Specifica tecnica	Cuscinetto a manicotto	Cuscinetto a sfere
Principio di funzionamento	L'albero scorre all'interno di un manicotto lubrificato	L'albero è supportato da sfere d'acciaio rotanti
Progettare la vita	ca. 20.000 - 30.000 ore	ca. 50.000 - 80.000 ore
Coefficiente di attrito	Più alto (aumenta man mano che l'olio si asciuga)	Estremamente basso e stabile
Limiti di orientamento	Solitamente limitato all'orizzontale	Supporta orizzontale, verticale o qualsiasi angolazione
Rumore operativo	Inizialmente molto silenzioso, aumenta in seguito	Rumorosità costantemente bassa
Resistenza alla temperatura	Moderato; oil fails at high temps	Eccellente; adatto per lo scarico del calore
Efficacia in termini di costi	Basso costo; adatto per beni di consumo	Costo più elevato; adatto per uso industriale 24 ore su 24, 7 giorni su 7

Impatto del materiale di avvolgimento sulle prestazioni

Proprietà materiale	Avvolgimento in rame puro	Avvolgimento in alluminio/CCA
Conduttività	100% (standard)	ca. 60% - 70%
Resistenza al calore	Estremamente alto; resiste al burnout	Più in basso; resistance increases rapidly with heat
Efficienza	Bassa perdita; alta efficienza energetica	Perdita elevata; il motore si scalda facilmente
Resistenza meccanica	Buona tenacità; resistente alle vibrazioni	fragile; soggetto a guasti a circuito aperto
Volume del motore	Volume più piccolo per la stessa potenza	Richiede un volume maggiore per la dissipazione del calore

Come scegliere il motore CA della ventola di scarico giusto per il tuo sistema

Scegliere il corretto Motore CA ventola di scarico implica qualcosa di più del semplice allineamento del potere; richiede un confronto scientifico basato sulle esigenze di ventilazione, sull'ambiente di installazione e sui cicli di lavoro previsti.

Parametri principali: potenza e CFM

Il potere di un Motore CA ventola di scarico è solitamente espresso in Watt (W) o Cavalli (HP) e deve superare la resistenza dell'aria delle pale del ventilatore.

CFM (piedi cubi al minuto): Misura il volume di aria espulsa al minuto.
Pressione statica: La resistenza che il motore deve superare quando spinge l'aria attraverso condotti o filtri.

Applicazione	Gamma di potenza consigliata	Giri tipici	Tipo di cuscinetto suggerito
Piccolo bagno domestico	15 W - 35 W	1000-1500	Cuscinetto a manicotto (economico)
Cappa da cucina commerciale	150W - 400W	1500-2800	Doppio cuscinetto a sfere (durevole)
Scarico di fabbrica/magazzino	0,5 HP - 2 HP	800-1700	Cuscinetto a sfere per carichi pesanti (industriale)
Raffreddamento elettronico	5 W - 20 W	2500 - 3500	Manicotto o cuscinetto idraulico

Corrispondenza delle specifiche elettriche

Parametro	Descrizione e impatto
Tensione nominale	Deve corrispondere (ad esempio, CA 110 V o 220 V). L'alta tensione brucia gli avvolgimenti; la bassa tensione non si avvia.
Frequenza	50Hz o 60Hz. Una frequenza non corrispondente provoca una deviazione della velocità (circa il 20%) e un surriscaldamento.
Classe di isolamento	Classe B (130°C) è standard; Classe F (155°C) è per uso industriale ad alta temperatura.
Grado di protezione IP	IP44 per la resistenza agli schizzi; IP55/IP66 per la resistenza alla polvere e all'acqua nei siti industriali.

Fattori ambientali per il motore CA della ventola di scarico

Temperatura ambiente: I motori standard funzionano tra -20°C e 40°C. Lo scarico ad alta temperatura richiede motori di potenza nominale superiore.
Umidità e corrosione: Negli impianti chimici o nelle zone costiere, scegli motori con rivestimenti anticorrosione o alloggiamenti in alluminio.
Ciclo di lavoro:
- S1 (continuo): Adatto per ventilazione industriale (funzionamento 24 ore su 24).
- S2 (a breve termine): Adatto per bagni domestici o per uso intermittente.

5. Guida all'installazione e al cablaggio del motore CA della ventola di scarico

Una corretta installazione garantisce sicurezza ed efficienza. Assicurarsi sempre che l'alimentazione sia completamente scollegata prima di maneggiare un Motore CA ventola di scarico .

Componenti principali del cablaggio

Esegui il condensatore: Nei motori PSC crea lo sfasamento per avviare e mantenere la rotazione.
Protezione da sovraccarico termico: Gli interruttori termici integrati interrompono automaticamente l'alimentazione se il motore supera i limiti di temperatura.
Terminale di terra: I motori con alloggiamento metallico devono essere collegati a terra in modo affidabile per evitare dispersioni elettriche.

Confronto di cablaggio: velocità singola e multivelocità

Tipo di cablaggio	Conteggio cavi	Caratteristiche	Applicazione
Singola velocità	3 fili (L, N, G)	Più semplice; corre a tutta velocità.	Ventilatori industriali o da bagno di base.
Multivelocità	4 fili	Cambia la velocità tramite rubinetti di avvolgimento.	Cappe da cucina; ventilazione dell'ufficio.
Reversibile	4-5 fili	Cambia direzione tramite scambio di fase.	Ventilatori da finestra con modalità di aspirazione/scarico.

Precauzioni per l'installazione e parametri fisici

Focus sull'installazione	Requisito tecnico	Potenziale conseguenza
Allineamento	Deviazione < 0,05 mm	Vibrazioni, guasti ai cuscinetti, rumore elevato.
Angolo	Verticale o orizzontale (rilevamento corrispondente)	I cuscinetti a manicotto si guastano rapidamente se montati verticalmente.
Coppia di serraggio	Utilizzare una chiave dinamometrica in base alle specifiche del bullone	Le parti allentate causano spostamenti; crepe eccessive sugli scudi terminali.
Spazio di raffreddamento	Presa d'aria libera nella parte posteriore del motore	Povero ventilation leads to rapid temperature rise.

Definizioni comuni dei colori dei fili (riferimento internazionale)

Nero: Caldo/dal vivo
Bianco: Neutro
Verde/Giallo-Verde: Terra
Marrone/Viola: Solitamente per collegamenti di condensatori

Suggerimenti per la manutenzione per prolungare la durata del motore CA della ventola di scarico

La manutenzione regolare riduce significativamente il tasso di guasto di un Motore CA ventola di scarico .

Lista di controllo per la manutenzione

Pulizia della polvere: La polvere è la principale causa di morte di un Motore CA ventola di scarico . Blocca lo scambio termico e distrugge l'equilibrio del rotore.
Lubrificazione dei cuscinetti: Per i motori non sigillati, applicare 1-2 gocce di olio per servizio leggero ogni 6-12 mesi.
Test sui condensatori: I condensatori spesso si guastano prima del motore. Se il motore ronza ma non si avvia, controlla il condensatore.

Tabella per la risoluzione dei problemi

Problema	Possibile causa	Soluzione
Il motore non si avvia, nessun suono	Nessuna alimentazione o fusibile termico interno bruciato	Controllare il circuito; sostituire il motore se il fusibile non è ripristinabile.
Il motore ronza ma non gira	Condensatore guasto o lame inceppate	Sostituire il condensatore; ostacoli evidenti.
Rumore eccessivo	Cuscinetti usurati o lame sbilanciate	Sostituire i cuscinetti; serrare o sostituire le lame.
Motore lento e surriscaldato	Avvolgimenti in corto o bassa tensione	Misurare la tensione; sostituire il motore se la tensione è normale.

Domande frequenti

D: Il motore CA della mia ventola di scarico può funzionare 24 ore su 24, 7 giorni su 7?
R: Dipende dal ciclo di lavoro. Motori classificati S1 sono progettati per un uso continuo, mentre i motori domestici dovrebbero essere utilizzati in modo intermittente per evitare l’accumulo di calore.
D: Perché il flusso d'aria è diminuito dopo la sostituzione del motore?
A: Controlla se il motore lo è retromarcia . La direzione del motore CA dipende dalla fase di avvolgimento iniziale; un cablaggio errato può far sì che la ventola soffi aria all'indietro.
D: Qual è il normale aumento di temperatura per un motore CA con ventola di scarico?
R: La maggior parte dei motori funziona a 50°C - 70°C. Finché non supera la classe di isolamento (ad esempio 130°C per la Classe B), di solito è normale.
D: Posso utilizzare un interruttore dell'inverter CC per controllare il mio motore CA?
R: No. Standard Motore CA ventola di scarico le unità richiedono regolatori di velocità CA dedicati. L'utilizzo del controller sbagliato può far sì che gli avvolgimenti stridano e si brucino rapidamente.
